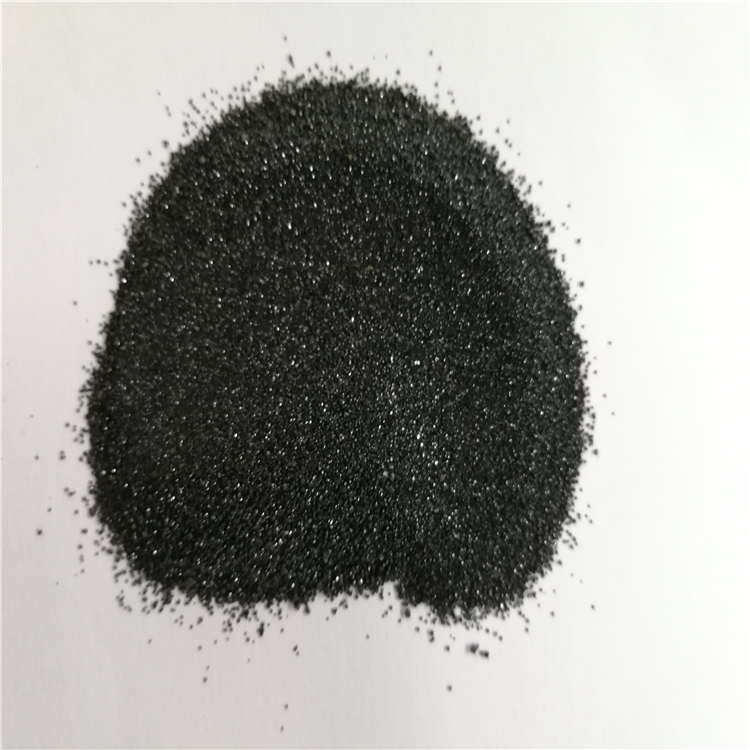

理論熔點(diǎn)/耐火度： 純的鉻鐵礦（FeCr?O?）的理論熔點(diǎn)約為2180°C。



實(shí)際應(yīng)用中的耐火度： 鉻鐵礦砂含有各種雜質(zhì)（如SiO?、Al?O?、CaO、MgO等），因此其實(shí)際耐火度（或稱為軟化點(diǎn)、開(kāi)始熔融的溫度）會(huì)低于純礦物的理論熔點(diǎn)。



一般來(lái)說(shuō)，質(zhì)量良好的鉻鐵礦砂的耐火度在1900°C - 2000°C之間。



具體數(shù)值會(huì)因產(chǎn)地、礦物成分和雜質(zhì)含量（尤其是SiO?含量）而有顯著差異：



高品位礦砂（Cr?O? > 46%, SiO?低）：耐火度可接近或達(dá)到1900°C - 2000°C。



中低品位礦砂（SiO?含量較高）：耐火度會(huì)降低，可能在1700°C - 1900°C左右。

關(guān)鍵點(diǎn)總結(jié)：



優(yōu)異的高溫性能： 鉻鐵礦砂的耐火度遠(yuǎn)高于普通硅砂（硅砂約1600-1700°C），使其能應(yīng)用于大型鑄鋼件、合金鋼件等高熔點(diǎn)金屬的鑄造，以及高溫爐襯等。



成分依賴性強(qiáng)： 其實(shí)際耐火度高度依賴于礦石本身的品位和雜質(zhì)含量，特別是氧化硅（SiO?）含量。SiO?含量越高，形成的低熔點(diǎn)共晶相越多，耐火度就越低。



高溫下的穩(wěn)定性： 在高溫下，鉻鐵礦砂不僅熔點(diǎn)高，而且在還原性氣氛中非常穩(wěn)定（不像硅砂那樣易與金屬氧化物反應(yīng)產(chǎn)生粘砂），具有良好的抗渣性和抗金屬氧化物侵蝕的能力。



結(jié)論：



在選用鉻鐵礦砂時(shí)，不能簡(jiǎn)單地用一個(gè)固定數(shù)值代表所有產(chǎn)品的耐火度。選擇高品位（高Cr?O?、低SiO?）的鉻鐵礦砂是保證其高耐火度（通常在1900°C以上）的關(guān)鍵。購(gòu)買時(shí)應(yīng)向供應(yīng)商索要具體的礦物成分分析報(bào)告，尤其是Cr?O?和SiO?含量，以評(píng)估其實(shí)際的耐火性能。
